[토공사] 흙막이 지지공법

1. 버팀대 공법

(1) 수평버팀대(strut) 공법

버팀대 공법은 굴착하고자 하는 부지의 외곽에 흙막이벽을 설치하고 양측 토압의 균형을 이용하여 수평 버팀대, 띠장 등의 강재를 지지체로 흙막이벽을 지지하는 공법이다.

(2) 경사버팀대 공법

수평버팀대 대신에 경사버팀대(레이커)를 사용하여 흙막이벽을 지지하는 공법이다.

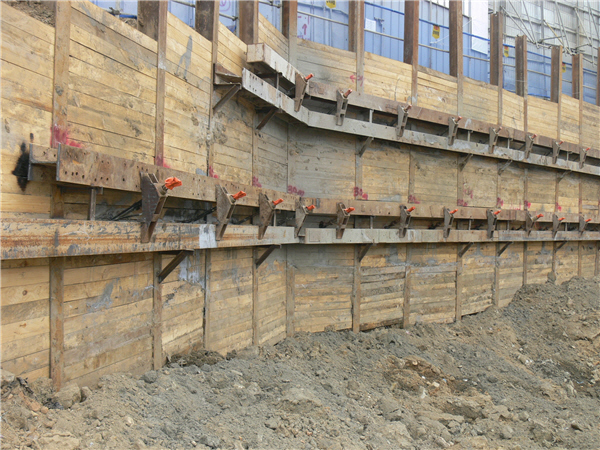

2. 어스 앵커(earth anchor) 공법

H파일을 수직 설치한 후 굴착과 함께 흙막이벽을 설치하고, 엉스 앵커(earth anchor)를 시공하여 흙막이벽을 지지하는 방법이다.

버팀대 대신에 굴착 주변 지반 층에 앵커체를 형성하여 흙막이벽에 작용하는 측압을 부담하게 한 공법이므로, 도심지의 경우 인근 지반에 앵커체를 묻기 어렵기 때문에 시공 계획 시 충분히 공법 적용성이 고려되어야 한다.



3. 탑다운(top-down) 공법

지하구조물의 시공을 지상 1층 바닥판으로부터 점차 아래쪽으로 진행하면서 공사를 진행하는 공법으로 역타 공법이라고도 한다.

구조물의 지하기둥 및 외벽을 선시공한 후 지상 1층 바닥판을 형성하고, 바닥판 하부에서 지하 1층 깊이까지 굴토한 다음 지하 1층 바닥 구조물을 완성시킨다.

이러한 순서로 점차 하부 구조물을 완성시켜가며 동시에 지상부의 구조물도 병행하여 시공해 가는 공법이다.



4. 소일 네일링(soil nailing) 공법

어스 앵커 공법과 유사한 이 공법은 절토부위에서 사용되고 어스 앵커 공법과는 보강재의 길이 및 전면판의 역할 등에서의 차이로 구분된다.



5. 자립공법

버팀대, 띠장 등의 지보공을 가설하지 않고 흙막이벽의 휨 저항 및 근입부분 흙의 횡저항에 의해 토압을 부담하고 굴착을 진행하는 공법이다.
