양중 장비

건설현장에서 공사를 수행하기 위해 중량물을 상하좌우로 운반하고, 또한 작업자와 자재를 건물의 상층부로 이동시키기 위해 주로 사용하고 있는 양중장비로는 타워크레인과 호이스트 등이 있다. 최근에 건축물이 고층화 되고 있음에 따라 이러한 양중장비의 중요성은 나날이 증가하고 있는 실정이다.



1. 타워크레인

타워 크레인은 붐의 작동방식과 상승·이동에 따라 아래와 같이 분류할 수 있다.

(1) 붐의 작동방식에 따른 분류

• 수평형 타워크레인(horizontal type)
• 기복형 타워크레인(luffing type)

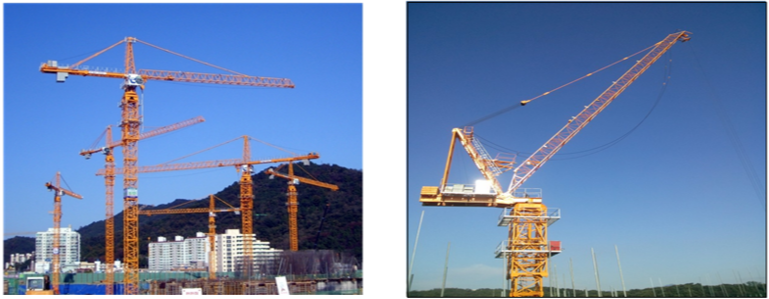

[수평형 타워크레인과 기복형 타워크레인]

(2) 타워크레인의 배치

	건물 안	건물 밖
대지 상황	대지의 여유가 없는 건물	대지의 여유가 충분한 건물
마감 공사	마감공사가 복잡	영향이 없음
적정 건물	일반 상업용 건물과 같이 마감이 단순한 건물	호텔 또는 공동주택 등 복잡한 건물

(3) 상승과 이동에 따른 분류

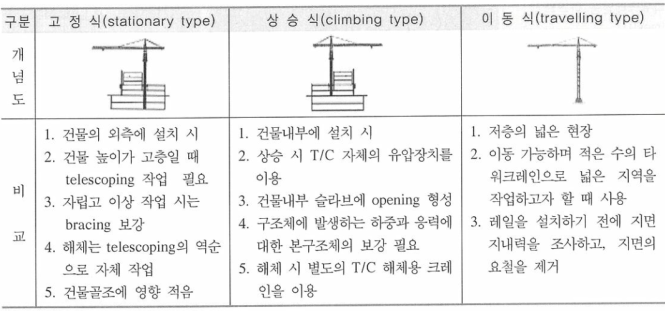

[타워크레인의 상승·이동에 따른 분류]

(4) 타워크레인 기초

지반에 기초 앵커를 기초 콘크리트로 고정시키고 타워크레인을 설치하는 기본적인 설치 방법으로 대체로 낮은 건축물에 주로 활용되고 있다. 기초 콘크리트용 콘크리트 강도와 철근 규격 및 강도는 제조업체에서 제공하는 시방을 준수하여 설치하도록 한다.

또한 소정의 지내력이 나오지 않을 시는 별도의 파일 박기 등과 같은 보강 작업을 사전에 시행하여야 한다.

(5) 호이스트(lift car)

호이스트는 가이드 레일을 따라 움직이는 적재함을 사용하여 자재만을 움직이는 화물용 호이스트와 적재함 내에 조작 스위치, 비상정지장치 등 조작장치가 설치되어 있는 인화물 겸용 호이스트로 나누어진다. 일반적으로 인화물 겸용이 사용되고 있다.

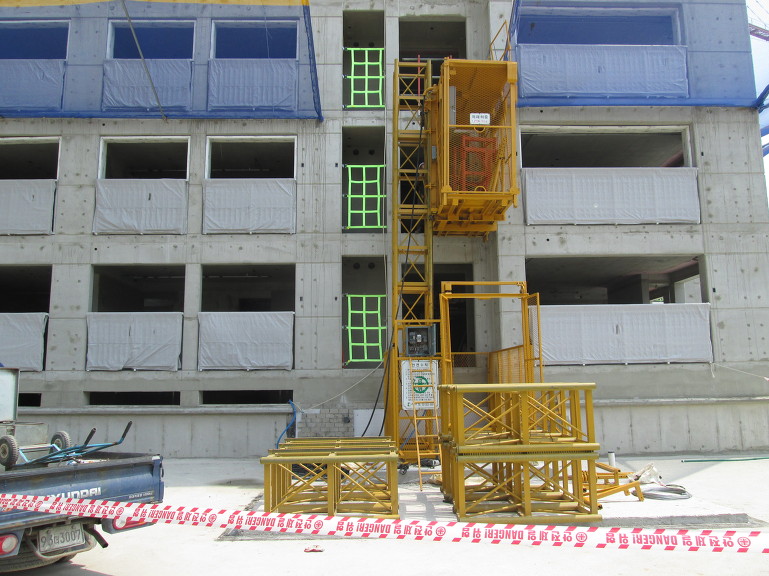

[호이스트(lift car)]
